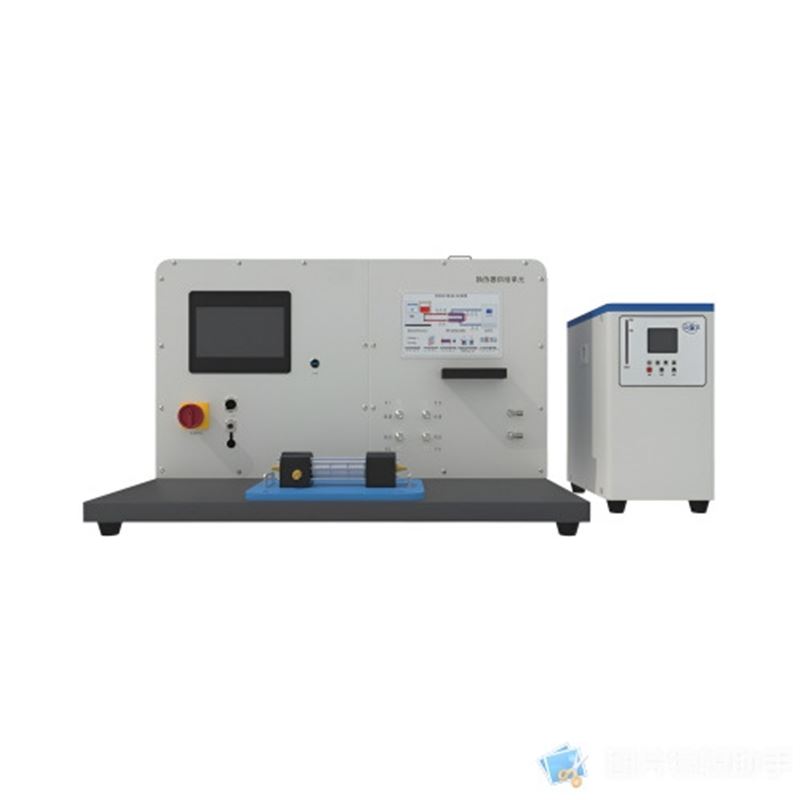

管壳式换热器实验模块

管壳式换热器实验模块由七根管子组成，外围有透明外壳。热水在管内流动，冷水则在壳体空间流动，实现热能 传递。挡板用于增强湍流效应，提升热交换效率。快速接头便于重新连接软管，支持不同流体运行模式。

实验中，温度变化曲线被绘制并图形化展示。基于数据，计算出平均传热系数作为关键特征。

HT_10 型冷热源综合主机与HT_10.03 型换热器共同工作，提供冷热水循环和数据采集功能。

● 对流传热-间壁式换热器的传热原理及特点；

● 传热系数的测定-传热速率方程测定总传热系数；

● 流体流动方式对传热的影响-顺流、逆流；

● 不同换热器对比；

产品特点：

● 采用套管式设计，热水内流，冷水外流，通过间壁热能传递。 供应装置带阀门，调节热水和冷水流量方便。

● 供应软管用快拆接头，可重连实现流向反转，支持平行流和 逆流操作。

● 实验中绘制温度曲线，图形展示便于分析。

● 可用于研究对流传热原理、测定传热系数、探究流体流动对

● 传热影响，及不同换热器对比。

数据采集功能：

● 手动或自动记录数据

● 按时间或间隔设置的数据捕获

● 以数字形式或模拟仪表显示实时数据

● 模拟信号的实时跟踪

● 记录数据以便打印和以后分析

● 导出数据供其他软件使用

●执行实时计算以生成用户定义的数据

● 创建和打印图表和数据表

● 可定制布局

技术参数：

● 操作环境：实验室

● 储存温度范围：-25℃至+55℃(包装运输时)

● 工作温度范围：+5℃至+40℃

● 工作相对湿度范围：温度<31℃时为80%, 40℃时线性下降至50%

● 传热面平均传输面积： 200 cm²

● 管束：

①外径：φ6mm

②壁厚：1mm

③数量：7个

● 外壳：

①外径：φ50mm

②壁厚：3mm
